展台设计审图：不是在找你茬，而是在帮你找问题

　　开聊正题之前，我先扔一个个观点哈：展台设计审图，差不多有99%的人可能都理解错了。

　　你以为审图是挑毛病？错。

　　你以为审图是安全排查？也对，但不全对。

　　我跟你说一个比较扎人心的事——审图那帮人，本质上是在帮你的方案“提前骨折”，省得你到现场真的塌了。

　　在这个行业里面干了这么多年，经手过上百多套展台图纸，被审图退回的次数多到我自己都不想去数。后来我琢磨出一个道理：审图单子上的每一条红笔批注，都是你没来得及踩的坑提前替你喊了声“疼”。

　　先上点硬数据，别光听我吹

　　根据中国展览馆协会2023年发布的《展览工程安全与质量控制报告》，全国主要展馆（上海国家会展中心、广州广交会展馆、北京新国展等）在2022年全年共退回展台设计方案差不多有11,742份，其中因结构计算问题被拒的占了将近43.6%，因消防疏散标识不合规的差不多占了28.1%，因材料选型与展馆规定冲突的大概占比是18.3%。

　　比较有意思的地方是，展馆自己统计过一个数字：经过专业审图流程修改后的方案，现场搭建事故率下降差不多高达76.4%。

　　你看，审图不是找茬，是保命。

　　审图最狠的那一刀，砍在你看不见的地方

　　很多人觉得审图就是看看承重够不够、会不会倒。太浅了。

　　我跟你说一个真正鲜有人知道的点：审图的核心，是看你“怎么连接”。

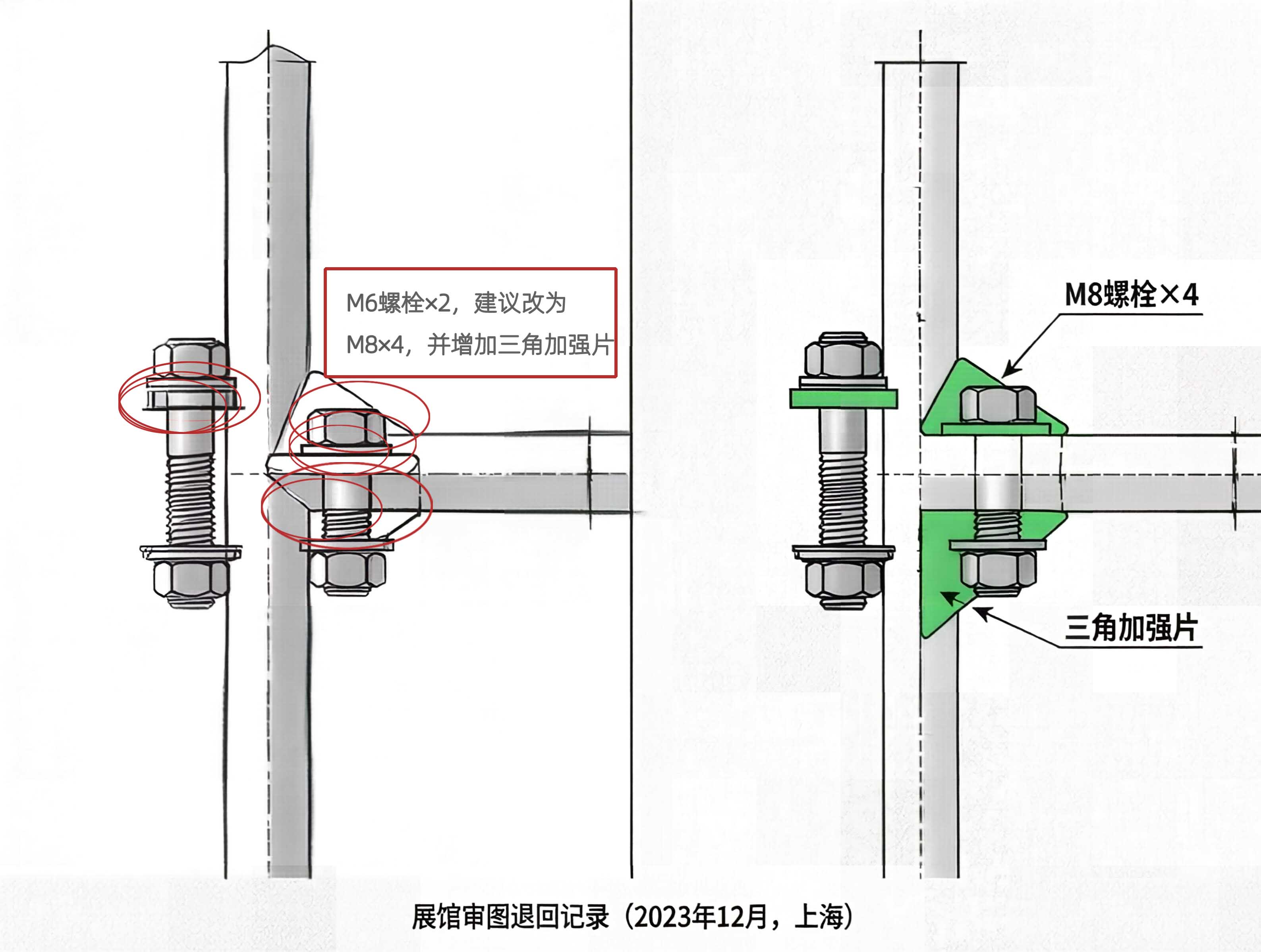

　　举个例子，一块3米高的背板，你用40方铝型材做立柱，承重算下来绰绰有余。但审图的人会盯着你的连接节点反复看：

　　你是用角码锁的？

　　还是用内置螺栓？

　　螺栓是M8还是M6？

　　几个螺栓？

　　分布间距多少？

　　……

　　为什么盯这么细？因为展台不是房子，它只活几天。但恰恰因为只活几天，现场安装的人都是赶工期的狼人，拧螺栓少拧两圈、角码装反了、该加垫片的地方没加——这些事每场展会都在发生。

　　审图的真正逻辑是按下面这个组合来反推你的设计的：

　　最手潮的工人 + 最赶的时间 + 最困的加班夜

　　所以你知道为什么有的方案明明算起来很稳，偏偏被退回来要求“增加斜撑”或者“加大底板配重”？不是人家算错了，是人家见过太多现场乱装的案例了。

　　一个反常识的操作：越好看的图，越容易被退

　　这个观点说出来估计会得罪不少的设计师，但我又不能不说。

　　很多展台效果图做得能跟夜店有得一比：

　　流线型天花，用上！

　　悬浮灯带，用上！

　　镜面地台，用上！

　　大跨度的弧形结构，也用书！

　　都用上之后，这样好看吗？好看。那么能搭吗？估计就会悬了。

　　展馆审图的人最怕什么？最怕你“只画了好看的，没画怎么实现的”。

　　之前见过这样一个案例：某品牌在深圳展会的展台，设计图上有一圈6米长的悬挑灯环，看效果图谁都会夸精美。但是，审图被退回了三次，退回给出的理由全是“未提供悬挑结构的具体固定方式及受力计算”。设计师连续改了三个版本都没有过，到最后展商急了，直接让搭建的人现场给焊了一个钢架来托底。出来的结果就只有一个字，那就是“丑”！

　　你说审图是在找茬吗？不是。审图是在逼你把“怎么做”写清楚。

　　所以我现在带团队做展台设计，有一条铁律：效果图画到七分熟就行了，剩下三分精力全砸在节点大样图和结构说明上。审图老师傅不看你的渲染，人家只看你的CAD里有没有画清楚“这块板是怎么挂上去的”。

　　审图单子上那些“建议修改”，其实都是“必须改”

　　很多人分不清楚审图意见的轻重，一般常见的意见：

　　有的意见写“建议增加斜撑”；

　　有的写“请复核此处承载力”；

　　有的写“消防通道宽度不足，需调整”。

　　等等~~

　　我跟你说个潜规则：只要审图意见里出现了“请”“需”“应”这三个字，就是必须改。 别跟我抬杠说“建议”两个字看着挺温柔的——在审图的语境里，“建议”就是“不改我不给你盖章”。

　　为啥？因为展馆要担责。你出了事，展馆跑不掉。所以审图的人会用最保险的方式来写意见，但态度上一点都不含糊。

　　最值钱的那个审图点，99%的人压根没注意

　　说了这么多，最后扔一个压箱底的干货。

　　审图上有一个最容易被忽略、但最致命的东西：展馆的“地面荷载限制”和“墙面荷载限制”是两码事。

　　很多人知道展馆地面承重一般2吨/平米到5吨/平米不等。但你问过墙吗？展馆的墙体（尤其是防火隔墙、玻璃幕墙、固定隔断）能挂多重？没几个人知道。

　　我遇到过一回：一个展台想在展馆的固定柱子上挂一块3米长的LED屏，设计师觉得柱子肯定结实，然后就没报审，结果现场搭建的时候，展馆巡查的人一看就让停止了，说那一根柱子是空心的装饰柱，设计的承重只有50公斤！最后就是那块屏被临时更改成了落地支架，多花钱不说，还耽误了搭建的时间。

　　审图的时候，但凡涉及到“借用展馆现有结构”的地方，你一定要在图纸上单独标注“已与展馆确认，该结构允许荷载为XX公斤”。 不标，审图默认你没确认；没确认，出了事你全责。

　　最后说一句

　　别把审图当成敌人。审图单子回来了，别急着骂，先看看人家圈出来的地方——那些地方，八成是你真正没想清楚的地方。

　　我做过的所有顺利过审的展台，没有一个是“一遍过”的。最快的一次也改了两版。但改完之后回头看，每一版修改都在帮我的方案“去虚火”。

　　展台设计这个活，说到底不是比谁画得好看，是比谁想得周全。审图就是那个逼你想周全的磨刀石。

　　你把它当坎儿，它就卡你。你把它当预演，它就救你。
