为什么活动地贴老是起泡翘边？可能是您搞错了对象

　　说实话，干过活动执行的人或多或少可能都看到过指引地贴突然卷起来的场景，从这里走过的人可能还会下意识去踩一踩，让它平整一些，然后中间又鼓起来一个包~~~

　　很多人第一反应估计是觉得胶水不行，而后就换贵胶，以及压双面胶等，甚至还会拿透明胶带把边上给封一圈，还有一个更离谱的，就是拿订书机把地贴直接钉在地毯上面！！！

　　别笑，这真发生过。

　　问题不在胶水。 我跑了二十多场活动，蹲在地上看工人铺地贴看了不下五十回，发现一个被彻底忽略的核心矛盾：地贴的物理结构和地面实际受力方向，压根就不匹配。

　　拿最常见的地贴结构来说：表面是覆膜，中间是印刷层，然后底部是背胶。听起来没问题对吧？但你要想一想，人在踩上去的时候，脚底会先给地贴一个向前的摩擦力，尤其是穿那种平底鞋或者是皮鞋的摩擦力更大，这个力会让表层覆膜和中间印刷层之间产生剪切位移，这样就会导致表层被蹭得往前挪动一些，背胶层还是牢牢的不动，最后就会使中间这个夹层鼓包。

　　我跟一家专门做运动地胶的工厂聊过（他们给篮球场铺的那种地胶，天天被急停、变向疯狂摩擦），对方给了我一个数据：普通活动地贴在动态摩擦下的分层加速度极限是14N/cm²，而一个成年人正常行走时后跟蹬地瞬间施加的剪切力峰值能达到26N/cm²以上。

　　说白了，你把一个只能扛14个单位压力的东西，丢进26个单位压力的环境里，它不起泡谁起泡？

　　那怎么解决？

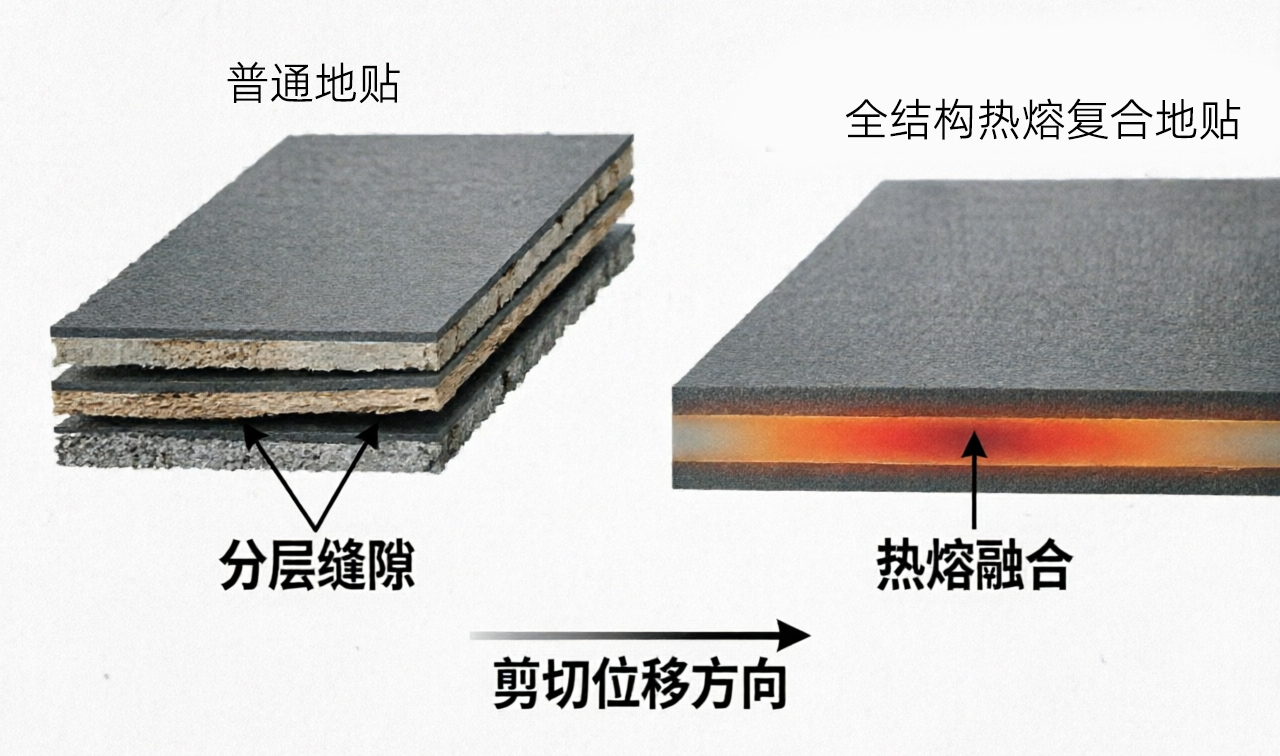

　　不是换更粘的胶，而是让三层结构之间学会“一起动”。去年我给一个音乐节做活动物料印刷的时候，试了一种叫“全结构热熔复合”的做法——把印刷层和底胶层之间的那个隔离膜去掉，改用高温压合让两层材料直接咬合。效果很直观：铺好之后拿铁锤用力砸一下表面（别心疼，试总要试的），普通地贴砸两下边缘就开了，复合结构的连个白印都没有。

　　还有一个没人提的坑：地面的呼吸。

　　你能想象地面会呼吸吗？尤其是水泥地和大理石地面，早晚温差大时，地面孔隙里的水汽会缓慢向外渗透。普通地贴背胶是满涂的，把地面捂得严严实实，水汽出不去，就只能从边缘或者印刷层破损的地方挤出来。挤出来的时候带压力，直接顶起一小片区域，时间久了就变成那种“指甲盖大小的小鼓包”，一按里面还能感觉到潮气。

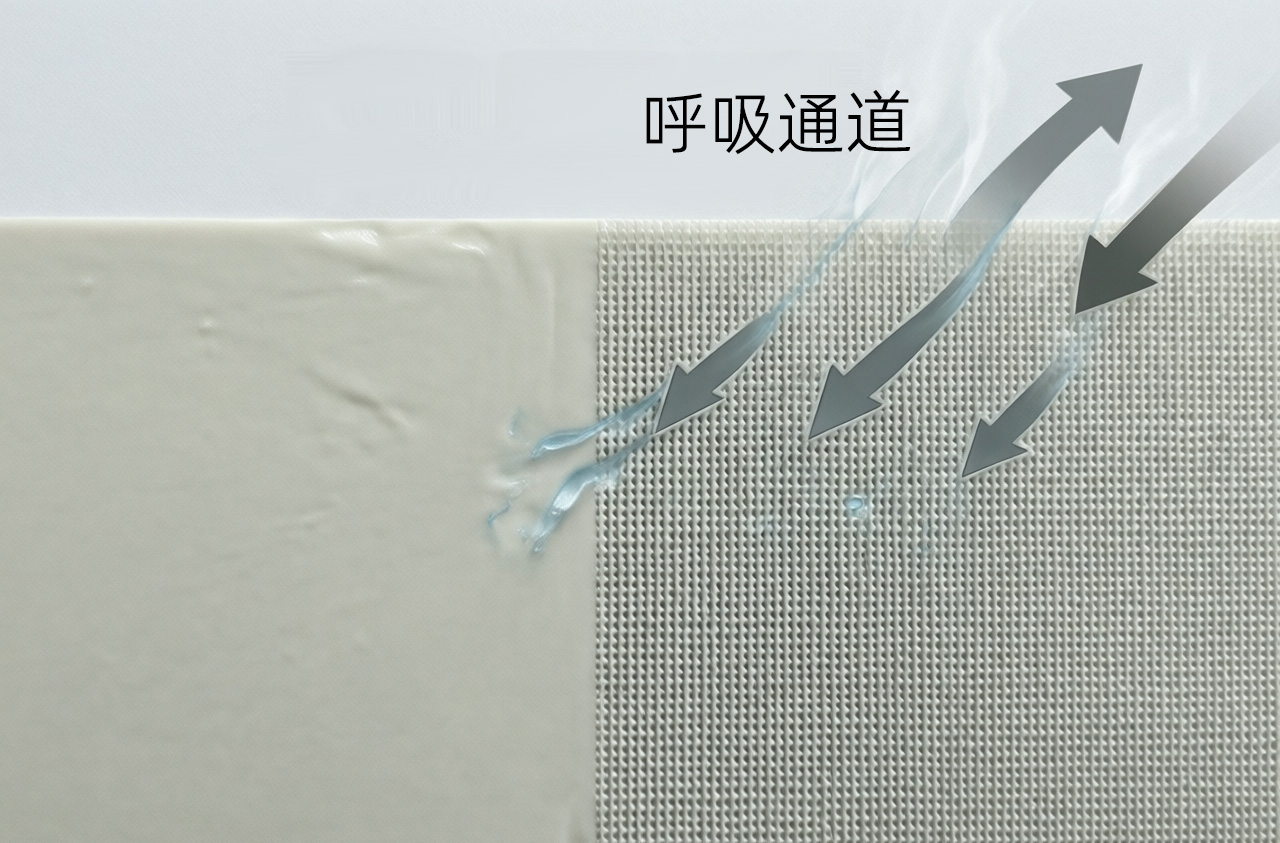

　　这个问题其实很好解决。现在有些专做活动物料印刷的工厂，开始在背胶层上用网纹涂布——不是满胶，而是像华夫饼一样有沟槽的胶面。沟槽有两个作用：一是让水汽有一个横向排出的通道，不会垂直向上顶；二是减少胶层和地面的接触面积，撕下来的时候残胶量降低大概70%（这个数据来自一家日本胶黏剂厂商的公开实验报告编号TR-2021-089）。

　　聊到这儿，再说一个跟视觉效果有关的骚操作。

　　活动地贴最怕什么？怕模糊。尤其是那种大面积单色背景的地贴，铺了三天之后，中间被人踩得发白，好像局部褪色了一样。你以为是不耐磨吗？不全是。

　　真相是：普通哑光覆膜表面有很多微小的凹凸结构，作用是防滑和防眩光。但人踩上去之后，鞋底的砂砾会把这些微小凸起磨平，磨平的地方就变得光滑，光滑表面反射光的方式不一样，看起来就是一块一块的亮斑，亮斑多了就显旧。

　　有个取巧的办法——直接上细磨砂肤感膜。这种膜表面不是传统的硬质颗粒，而是一层聚氨酯软层，砂砾踩上去之后，软层会轻微凹陷然后回弹，而不是被刮掉。我用过一批样品做测试，在商场中庭铺了五天，每天人流量大概两千人次，普通哑光膜第三天开始出现光斑，肤感膜到第五天还能保持90%以上的视觉一致性。

　　最后说一个很多人忽略但极其影响体验的细节：边缘落差。

　　一张地贴厚度通常在0.8mm到1.2mm之间，看起来的确不厚是吧？但如果你拿手指去摸边缘，就能明显感觉到它与地面会又一个小小的台阶，当一脚踢上去脚尖碰到这个台阶时，轻的话可能只是稍微的绊一下，严重可能还会直接打一个踉跄，尤其是老年人以及穿高跟鞋的人，对这个台阶会更加的敏感。

　　解决起来很简单，但很少有人做——斜面倒角。让地贴边缘从1.0mm厚度逐渐过渡到0mm，形成一个缓坡。这个加工环节不复杂，就是在模切的时候换一把带斜角的刀模，成本增加大概5%-8%。但绝大多数活动物料印刷的报价单里都不包含这项，不是做不到，是大家习惯了“就这样”。

　　你要是问供应商能不能做，十个里有八个会愣一下，然后说“哦你要倒角的啊，可以可以”。但他们不会主动提，因为这个细节太不起眼了，不起眼到大部分人都忘了它的存在。

　　所以回到最开始那个问题：地贴起泡翘边真不全是胶水的锅。应力结构、地面呼吸、表面磨损、边缘设计，每个环节都可能比胶水更致命。

　　下次再做活动物料印刷的时候，别光盯着背胶厚度问了。问问材料怎么复合的，背胶有没有排气的沟槽，表面膜是什么触感，边缘有没有倒角。供应商听到这些问题，大概率会以为你是同行来探底的。
