展台搭建设计里的供电门道：不要让你的展台毁在一根线上

类型：活动知识

2026-04-23

关键词：

展台搭建设计系统供电供电拓扑图

　　你信不信，很多展台搭建的十分漂亮，等灯光和音响都打开之后，“啪”的一下电跳闸了，然后全场最为亮眼的不是你的展台，而是在跳闸之后你瞬间僵住的表情。

　　这事儿我真见过不少！不是说电工技术不行，而是展台搭建设计从一开始就把供电当成了“最后拉根线”的事。设计图画得花里胡哨，灯带、大屏、互动装置全堆上，结果功率怎么算的？大概靠猜。

　　展台供电的潜规则：没人告诉你的事

　　先甩个数据。根据德国展览业协会（AUMA）2022年的统计，中小型展台（36-100平米）中，超过43%在布展或运行期间出现过至少一次供电故障，其中近六成是“超负荷跳闸”和“零地电压不稳”引起的。不是线烧了，就是设备莫名其妙重启。

　　为什么？因为展台搭建设计里，供电系统通常是被“外包”出去的环节——设计公司画个点位图，搭建队电工凭经验拉线，展馆电工最后来合闸。三方各干各的，没人算总账。

　　举个例子。你见过展台上那些漂亮的轨道射灯吗？一个35瓦，看着不多。一条轨道上挂10个，350瓦，小意思。但你整个展台不止这些：

　　可能有6条轨道；
　　再加两块55寸拼接屏（每块约150瓦）
　　一台电脑主机（300瓦）
　　三组嵌入式地灯（每组80瓦）
　　一套背景音乐系统（200瓦）。

　　粗略一加：350×6=2100瓦，加屏幕300瓦，主机300瓦，地灯240瓦，音响200瓦——3140瓦。

　　问题是，一个标准的16A插座回路，理论上是可以带3520瓦（220V×16A），这样算下来也差不多能刚刚好，是吧？

　　错就错在这个“刚刚好”。

　　功率因数和启动电流：两个没人跟你聊的坑

　　你算的是“额定功率”，但展台上大多数设备，如：

　　LED驱动电源；
　　开关电源；
　　变压器；
　　等等~~

　　这些全部都属于感性或容性负载，它们的功率因数通常在0.5到0.8之间。什么意思呢？也就是说一台标称100瓦的LED灯，实际从电网里抽走的可能是130-150瓦的视在功率，而你那个16A的断路器，看的其实是电流，并不是“瓦”。

　　我见过一个展台，设计师按“标称功率”算出来总负载2800瓦，结果现场一开灯，电流表显示18A，直接跳闸。就是因为所有LED灯的驱动电源功率因数只有0.6。

　　还有更狠的——启动电流。很多设备开机瞬间的电流是正常工作的3到7倍。你一排轨道灯同时通电，瞬间电流能把断路器“顶”跳了，哪怕后面功率其实够。解决办法不是什么高级技术，就两个笨办法：分路分批启动，或者用C型甚至D型脱扣曲线的断路器（普通家用是B型，抗冲击能力最弱）。

　　但你在展台搭建设计图纸上，见过有人标注“此回路需用C16型断路器”吗？基本没有。大家都是“随便，反正展馆配电箱里有”。

　　一个被忽视的大杀器：地线环路干扰

　　聊点更为深入的。你是否遇到过这样的情况：展台上面的大屏在播放的时候，画面突然出现浪纹滚动？或者是麦克风一开就有不正常的声音？

　　这不叫“信号不好”，这叫地线环路。当两台以上设备通过信号线（比如HDMI、音频线）连接，又分别接了不同的电源插座，而这两路插座的地线电位不一样（哪怕只差零点几伏），就会形成一个闭合环路。电流从地线上窜进信号线，干扰就来了。

　　展台搭建设计里，大家会想着把所有的插座都放在一个十分隐蔽的角落里，根本就不会取管什么‘单点接地’！其实要想解决这事很简单，可以把所有需要互相传输信号的设备，插在同一个排插上面，或者是至少保证它们的底线来自同一个配电回路。要是做不到的话，就再加一对地线隔离器，比换什么高级线材要管用很多。

　　两张图看懂专业和业余的区别

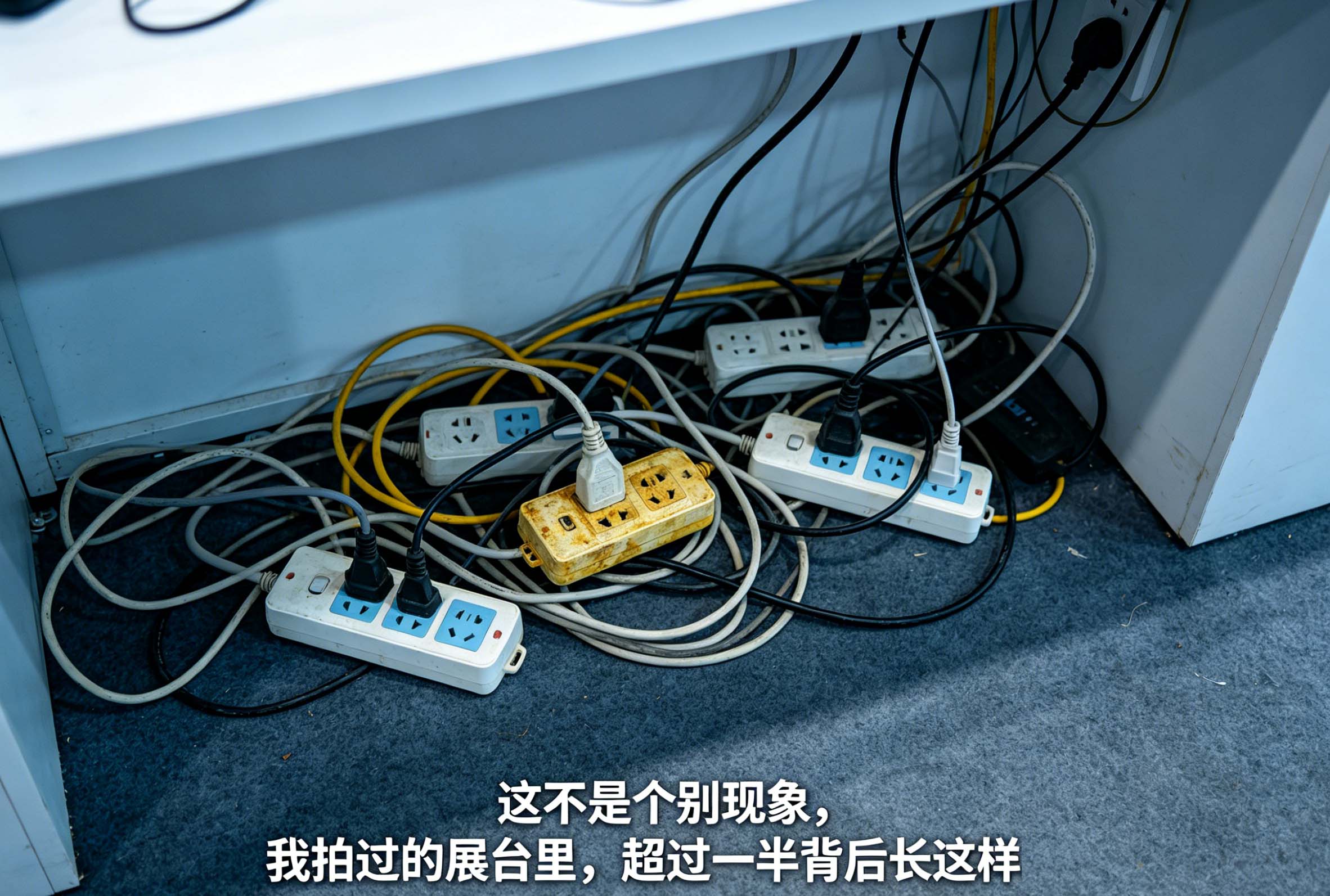

展台杂乱电线照片

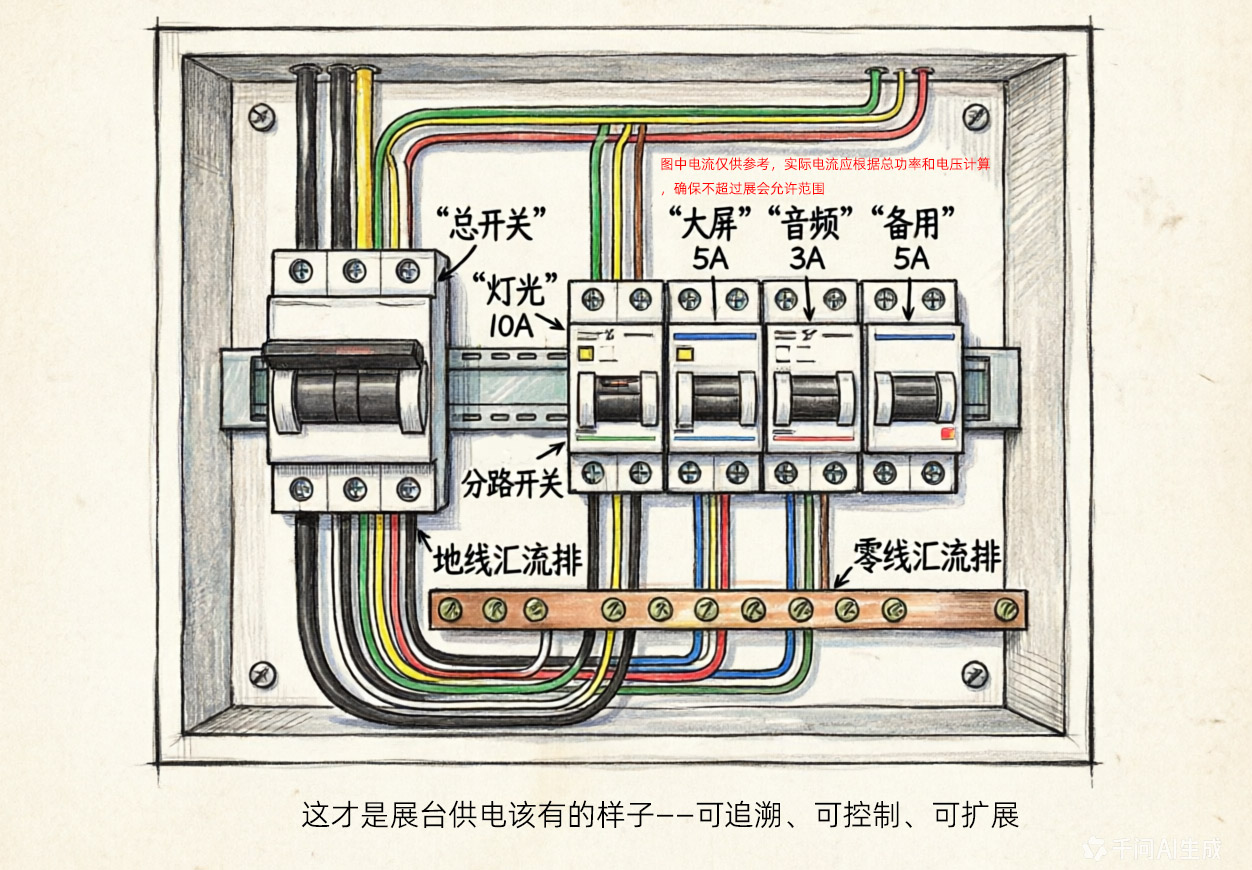

展台配电箱内部布局手绘图

　　为什么我坚持在图纸里单独画一张“供电拓扑图”

　　大多数展台搭建设计的图纸里，供电就一个圈里面写个“电”字，旁边画几个插座符号。这跟没画一样。

　　我自己做方案时，一定单独出一张供电拓扑图——不是电工接线图，而是用方块和箭头标清楚：总进线多少安培，分成几路，每一路供给哪类设备，用了什么规格的线，断路器型号是什么，漏电保护装在哪一级，哪些设备的电源需要经过稳压或滤波处理。

　　为什么这么折腾？因为有了这张图，搭建现场的电工不用猜，展馆审图的人挑不出毛病，你撤展后出了事也能回溯到底是哪一路出了问题。去年深圳一个展会，隔壁展台半夜冒烟，消防查下来就是某一路线径太细长期过载。人家拿出了供电拓扑图，线径、开关、负载写得明明白白，证明不是设计问题，是搭建工人用了细线替换。你要是没图，这事扯都扯不清。
