线下活动桁架规格怎么选？9个参数逐项核，报价单糊弄不了你

　　最后更新日期：2026年10月27日

　　圈内流传：去年12月杭州那场年会，供应商拉来一车“轻型架”，合同上只写了“桁架”两个字！

　　圈内流传一个说法：2025年底杭州白马湖一场消费品牌年会，供应商拉来一车“轻型架”，合同上只写了“桁架”两个字。

　　布展当天主管外径25mm，壁厚实测1.0mm出头，执行主管看了一眼说“这管子挂喷绘布够呛吧”，供应商回了一句“轻型架都这样，你们合同又没写壁厚”。

　　挂上去没多久，跨中肉眼可见往下塌，喷绘布接缝崩开，临时换管重搭，开幕推迟将近四小时。

　　圈内管这叫“规格盲签”——合同不写截面尺寸和壁厚，等于把验收权交给供应商库存里还剩什么货。

　　活动桁架规格怎么选这件事，第一步不是选，是逼供应商把参数写进合同。

　　材质：钢、铝、不锈钢，什么活不能接什么料

　　上个月帮一个做政府会议的执行朋友看报价单，供应商写“铝合金桁架”，没写牌号，他差点签。

　　铝的变形量在挂载后随时间累积，供应商说“航空铝强度高”，那是6082-T6或更高牌号的价格体系，普通6061-T6活动预算兜不住。

　　钢管桁架是活动场景用量最大的，表面镀锌或喷塑，成品价格在三种材质里最低，后续补货有大量现货。

　　缺点是重，搬运人工高，长期户外需防锈。挂喷绘布、KT板、大面积背景墙、预算有限的项目，钢方管是默认选项。

　　铝合金桁架轻，搬运安装省力，不生锈，适合室内签到区、灯光架、造型架、频繁转场的场景，价格比钢管桁架高出三四倍。

　　铝合金200×200mm规格安全跨度约8米，平均承重约200kg，只适合挂几盏帕灯和背景布。

　　不锈钢桁架现场基本见不到。价格昂贵，市场流通少，增量补货找不到配套件。除非甲方指定，执行岗不用主动考虑。

　　物理参数：合同写“钢制方管桁架，表面镀锌”比写“桁架”安全十倍，写“铝合金桁架”必须附加截面型号和壁厚，否则“铝合金”三个字什么保证都没有。

　　这句话可以直接复制到合同备注栏：实测壁厚不低于__mm，材质牌号__。

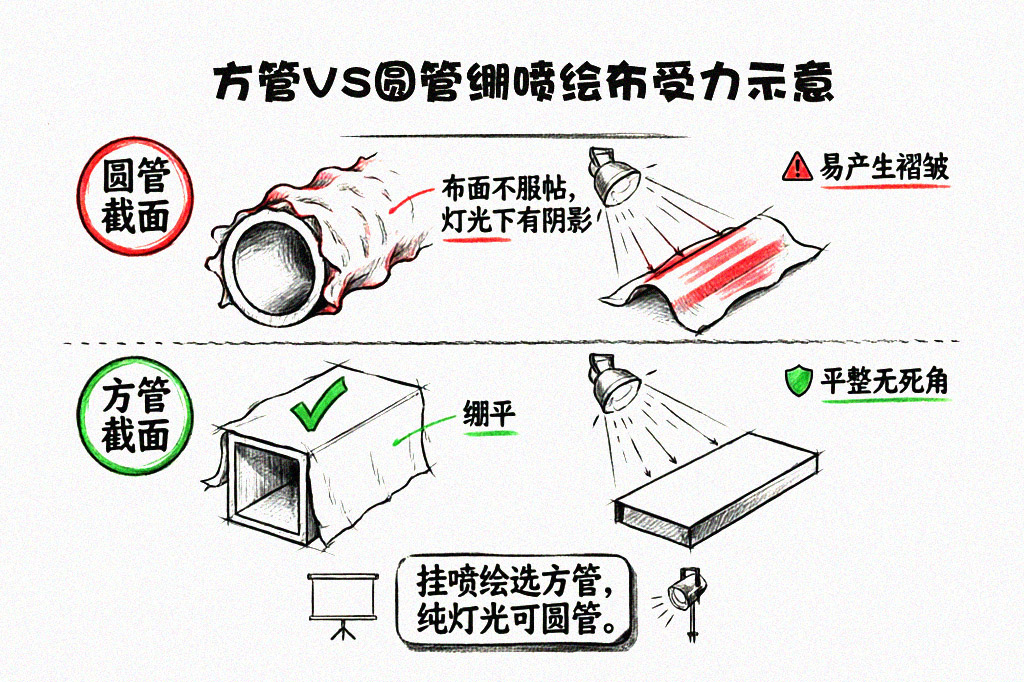

　　管型：方管和圆管，挂喷绘布这件事上没得商量

　　去年广州一场灯光架，圆管确实扛得住，几盏光束灯挂上去纹丝不动，但同一个供应商给隔壁展位做签到背景，圆管绷喷绘布，灯光一打全是波浪阴影。

　　圆管桁架抗压抗扭强，同等用料承重略高，短板是挂喷绘布不服帖。

　　圆管表面是弧面，绑上去之后布面边缘受力不均，固定配件比方管少，现场想临时加个挂钩找不到位置。圆管适合纯灯光架、弧形异形结构。

　　方管桁架四个平面，喷绘布绷上去平整，KT板可以直接用扎带贴面固定，婚庆背景、展位背板、舞台侧屏，方管是默认选择。

　　时间成本：同样面积绷喷绘布，方管比圆管平均少三分之一时间，6米×3米的布，圆管两个人配合要25分钟以上，方管15分钟收工。

　　桁架选型结论一句话，复制发给供应商：挂喷绘用方管，纯灯光可圆管。

　　截面和壁厚：报价单不写这两个数，等于没报价

　　活动常用方管截面有20×20mm、25×25mm、30×30mm几种。

　　壁厚从1.0mm到2.5mm不等，壁厚是偷工重灾区，标称1.2mm的管子，卡尺量出来1.0mm出头是常态。

　　阿里巴巴产品页的规格参数可以作为一个参照锚点：

　　同样是300×300mm截面，主管50×2mm的三角形桁架12米跨度对称载荷385kg；

　　主管50×3mm的方形桁架12米跨度对称载荷550kg。

　　壁厚从2mm到3mm，承重差了165kg，接近43%。

　　上海北京东路五金批发市场的老师傅给的经验方向一致：壁厚每少0.2mm，同跨度允许载荷下降约15%。

　　1.2壁厚的25方管，安全跨度压在3.5米以内；2.0壁厚同规格，跨度能放到5米。

　　物料采购价：1688佛山某厂25×25方管，1.2壁厚每米约11元，2.0壁厚每米18元出头。6米横梁差价不到50块。为了省50块，现场塌了重搭，人工加运输加延期，五位数起步。

　　合同写“实测壁厚不低于1.5mm”，比写“1.5mm厚”多一层保护。

　　长度模数：不是想要多长就多长，在售规格就那几种

　　活动桁架是固定长度节段拼起来的，1688上镀锌方管桁架常规在售长度包括0.2m、0.4m、0.5m、0.6m、0.8m、1m、1.5m、1.6m、2m、2.6m、3m。接头尺寸常见0.2×0.2×0.2m。

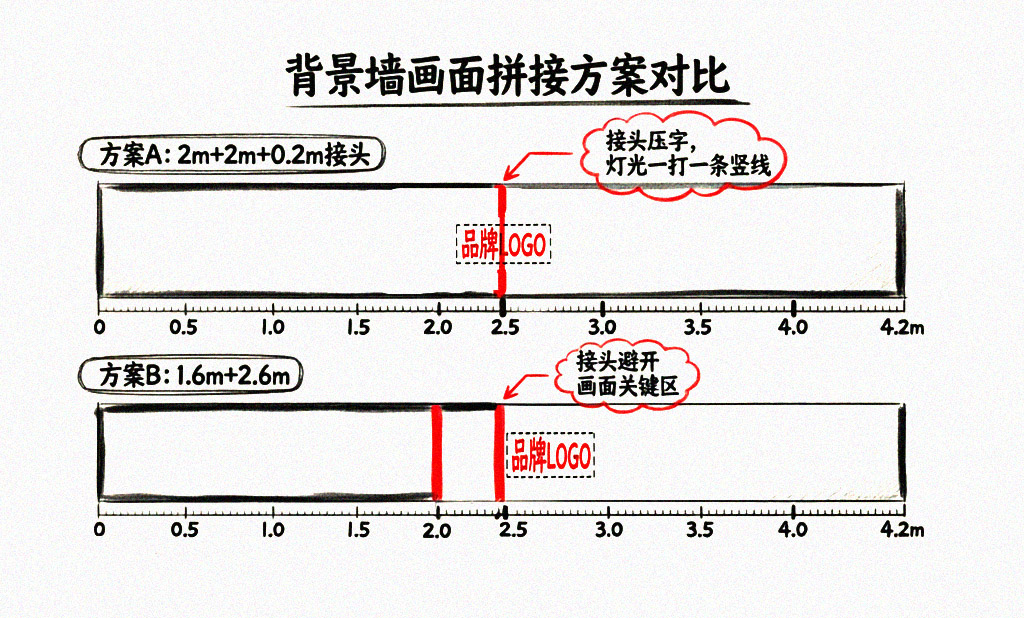

　　一面4.2米宽背景墙，可以用2m+2m+0.2m接头拼出，但拼接点如果落在画面关键文字上，喷绘布在接缝处有轻微凸起，灯光一打一条竖线贯穿画面。

操作建议：下单前让供应商出拼接示意图，关键画面区域避开接头前后各10cm。4.2米也可以尝试1.6m+2.6m，把唯一接头挪到画面侧三分之一处。

　　2m规格单价约42元，2.6m约54.6元，差价不大，画面完整性差很多。

　　跨度与高度：室内超4米换支撑方式，户外3米以上加配重

　　室内搭建，桁架高度4米以内可以用底板支撑，超过4米，需要做耳架支撑，耳架宽度不低于0.6m。

　　有地毯的地面，无论高度多少都建议根据情况放置配重。

　　户外搭建，3米以下做0.8m以上耳架支撑；3米以上必须加配重或固定锚点。

　　立柱间距的粗略算法：展位宽度（米）÷2.5，向上取整，6米宽取3根立柱，挂LED屏时除数改成1.8。

　　补一个执行岗常忽略的硬数据，GB/T 36731-2018规定，铝合金桁架主体结构屈服安全系数不应小于5。

　　厂家样本上的额定荷载已经内置了这个5倍安全系数，现场不需要再乘一遍，真正要叠加的是动态冲击：吊挂灯光、音响等动态设备时，冲击系数取1.2到1.5；户外场景再乘0.8载荷偏离折减。

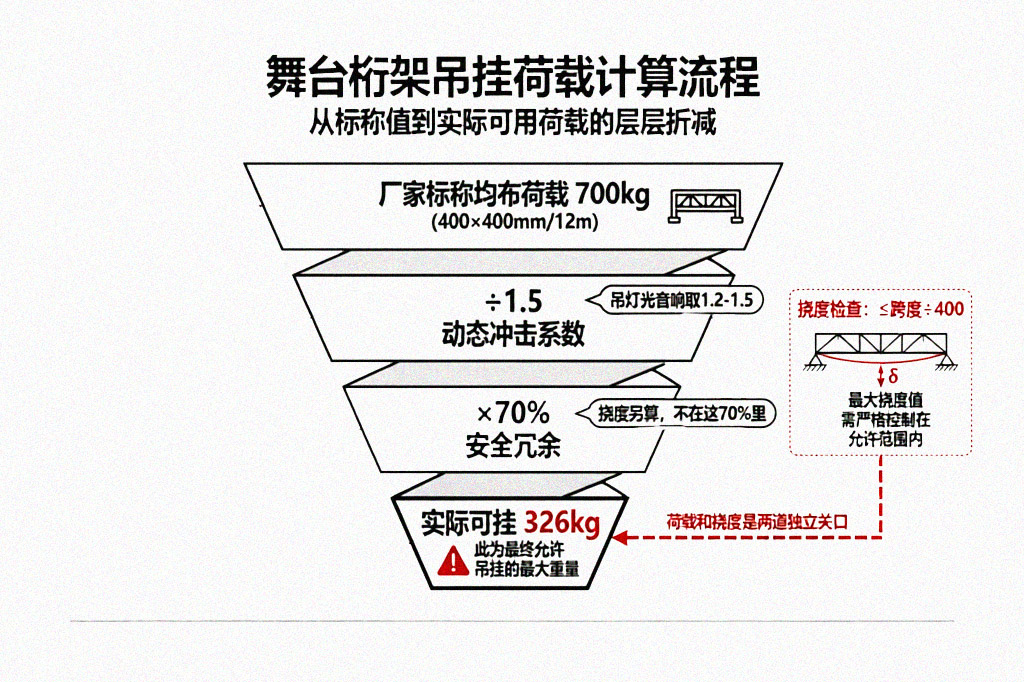

　　实际可用荷载 = 厂家标称均布荷载 ÷ 1.5 × 70%

　　以400×400mm桁架、12米跨度、标称700kg为例，实际安全吊挂约326kg。

　　这个70%是荷载维度的冗余，挠度控制是另一道独立验收关口。GB 50017-2017表B.1.1中，主梁或桁架的挠度容许值为l/400。一根8米跨度的横梁，跨中下垂超过20mm就该叫停。表一里的l/400是国标底线，公式算的是“挂多少不塌”，挠度检查量的是“挂上去弯不弯”，两件事都要过。

　　300×300mm规格的数据口径本身就乱，而且壁厚和结构形式的影响巨大：

　　阿里巴巴方形桁架（主管50×3mm）12米跨度对称载荷550kg；

　　世铝网另一厂家（主管50×3mm）12米跨度平均承重450kg；

　　阿里巴巴三角形桁架（主管50×2mm）12米跨度对称载荷385kg。

　　同样标300×300mm，方形和三角形、2mm和3mm壁厚，承重能差165kg。

　　下单前让供应商书面确认四件事：截面尺寸、主管壁厚、方管还是三角、测试跨度，口头说的“300乘300”不构成任何保证。

　　中国演艺设备技术协会《大型演出硬体搭建施工规范》征求意见稿原文有一条值得记住：桁架组装拼接时，所有插销应可靠插入，拼接长度误差应不超过±5mm/m，直线度偏差应不大于3mm/m，法兰盘贴合面应不小于90%。

　　现场拿卷尺和塞尺能量到的指标，比任何口头承诺都实在。

　　连接件：管子很少断，崩的都是插销和螺栓

　　桁架塌台很少因为管子本身断了，出事的是连接，政府采购规范写得很明确：桁架间至少6点螺栓连接，螺栓直径不得小于8mm，必须配有垫片及弹簧片。

　　反头螺丝头部倒锥形，拧紧后与连接片形成过盈配合，震动下不退扣。

　　物料采购价：反头M8×40，1688永年某紧固件厂，100颗装单价约0.35元/颗；普通十字同规格0.12元/颗。一面标准背景墙用32颗，差价7块钱。

　　插销连接的桁架，插销必须完全入位、弹簧锁片锁紧，中国演艺设备技术协会的规范要求连接件“无损坏、无滑扣”。转场运输颠簸几次，普通螺丝退扣肉眼看不出来，手拧一下才知道松了。

　　画面出血：留多少边，决定喷绘布绷不绷得住

　　喷绘用于桁架绷紧场合时，画面四周延伸1到3公分是基本操作。

　　更实操的做法：桁架画面通常四周各留4到10cm空白边缘，打扣时把边缘折向侧面，正面不露扣眼。如果画面需要包覆侧面，侧面预留约10cm。

　　物料采购价：一面8×3米的背景墙，出血多留10cm意味着多买约2.2平方米布，刀刮布每平方米约15-25元，多花三十多块，出血不够导致现场绷裂重做，加急喷绘加运费，三百块打不住。

　　计价：租赁和采购两本账，合同必须拆开列

　　之前问过一家深圳供应商，200×200mm铝桁架每延米报价80到120元，400×400mm重型truss架每延米220到300元，租赁和采购是两本账，执行岗做预算先搞清楚是租还是买。

　　租赁计价

　　按米/天：普通小型桁架5-10元/米/天，钢铁背景桁架偏低，20cm方管约2-5元/米/天。

　　打包一口价：小项目400元左右起步，中等规模按20元/米核算，超大批量可低至15元/米。

　　采购参考价

　　钢铁桁架约30-80元/米，铝合金桁架约80-150元/米，大管径加厚款可达200-300元/米。

　　铝合金300×300mm厂家数据不一：

　　阿里巴巴方形桁架（50×3）12米/550kg，世铝网（50×3）12米/450kg，阿里巴巴三角形（50×2）12米/385kg。

　　400×400mm：阿里巴巴16米/650kg（50×3），造价通16米/700kg，国标底线16米/总荷载≥700kg。

　　不同厂家标注差异大，以产品检测报告为准，桁架选型时按挂载总重和跨度对号入座，别拿200型的预算干300型的活。

　　关键陷阱：租赁报价是否含运输、搭建、拆卸，很多“每米单价”只含管子，到场后运输费、人工费、拆装费另算。

　　合同让供应商列明：租金单价+运输费+搭建人工费+拆卸费+超时费。

　　此清单可直接打印，贴于布展工具箱内侧：

　　（此清单可直接打印，贴于布展工具箱内侧。拼接误差指标引自中国演艺设备技术协会《大型演出硬体搭建施工规范》征求意见稿；挠度限值引自GB 50017-2017表B.1.1，主梁或桁架l/400。）

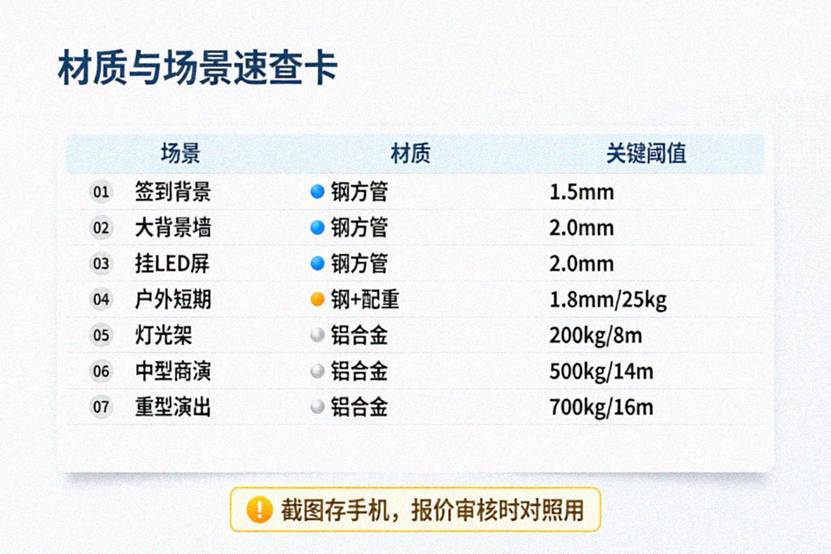

　　第二张表：材质与场景速查（打印贴于报价审核工位）：

　　（数据来源：1688佛山厂报价、GB/T 36731-2018、阿里巴巴产品页、世铝网、造价通、深圳项目实测。铝合金价格随牌号浮动，以供应商实时报价为准。）

　　本月新发现

　　2025年8月15日绵竹啤酒节活动桁架倒塌事故的官方通报，值得执行岗反复看，央视网报道写的是“因强对流天气发生桁架倒塌”，2人身亡、3人重伤。

　　这个表述背后有一个执行岗必须面对的问题：户外桁架的额定荷载在风荷载面前要打折扣。

　　GB/T 36731-2018的框架下，户外场景需考虑风荷载和载荷偏离折减，具体系数按结构计算确定，不是拍脑袋乘个0.8就能糊弄过去的。

　　绵竹事故的教训不在桁架本身，在天气突变时有没有人拍板降载或停用。

　　上面那张清单，你现场真正蹲下来查了几项，决定你签完字之后能不能睡着觉。

　　我的立场：小活动别为“轻便”两个字买单，钢方管丑但不用你半夜接电话

　　行业里推铝合金快装架的声音很大，我承认它在3米以内的签到区和纯灯光架场景确实省人工，但只要涉及挂喷绘布、挂屏、跨度超过4米、或者布展过夜，我不建议用铝合金。

　　铝的变形量在挂载后随时间累积，布展当天看着没事，第二天布缝裂了，你人在现场都来不及换。

　　这个判断有局限：如果你的活动全是室内小型背板、当天搭当天撤、对人工成本极度敏感，铝合金是合理选择，但但凡需要过夜、挂重物、或者甲方要求“不能出任何视觉瑕疵”，钢方管加反头螺丝的组合，丑，稳。

　　一句给同行的心理按摩：桁架验收单上你签的字，比合同上老板签的字风险大。老板签的是钱，你签的是命。

　　参考资料：

　　1.GB 50017-2017《钢结构设计标准》表B.1.1，主梁或桁架挠度容许值l/400，其他梁l/250

　　2.中国演艺设备技术协会. 大型演出硬体搭建施工规范（征求意见稿），桁架拼接误差±5mm/m、直线度≤3mm/m、法兰盘贴合面≥90%，2026-04-20

　　3.阿里巴巴产品页. 300×300mm方形桁架（主管50×3mm），12米跨度对称载荷550kg，挠度62mm

　　4.阿里巴巴产品页. 300×300mm三角形桁架（主管50×2mm），12米跨度对称载荷385kg，挠度68mm

　　5.阿里巴巴产品页. 400×400mm方形桁架（主管50×3mm），16米跨度对称载荷650kg

　　6.世铝网. 300×300mm铝合金桁架（主管50×3mm），安全跨度12米/平均承重450kg

　　7.造价通. 400×400mm铝合金桁架，最大跨度16m/平均总承受700kg

　　8.今日头条. truss架安全系数怎么算？极限承重除以五才安全，实际可用荷载÷1.5×0.7公式，2026-10-08

　　9.央视网/光明网. 四川绵竹一啤酒节现场发生桁架倒塌 官方通报，2025-08-16

　　10.搜狐. 别被“高承重”宣传误导：铝合金桁架实际荷载需结合跨度综合测算，2026-07-22
