线下活动HDMI线长度怎么定？先查分辨率再量距离，顺序反了赔8000
类型：活动知识
2026-10-29
线下活动HDMI线长度选择活动大屏信号避坑打印版检查清单
最后更新日期：2026年10月29日

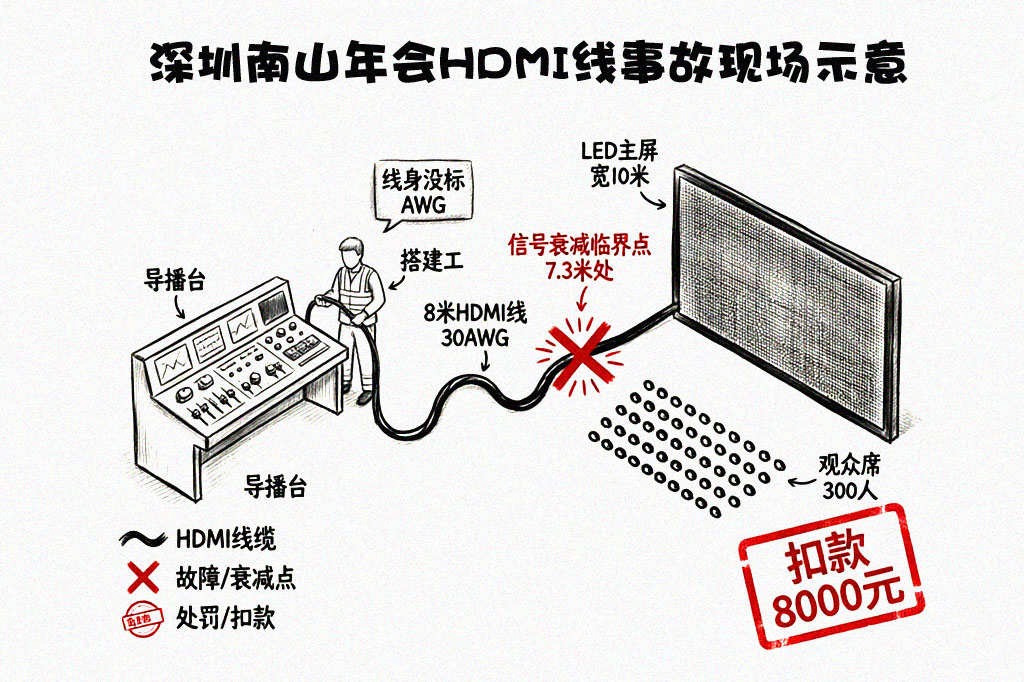

深圳南山那场芯片分销商年会，2025年12月，主屏宽10米，导播台在舞台左侧幕布后，走线距离实测7.3米，搭建工拿了一根8米铜芯HDMI线，线身印着“High Speed”，没标AWG。
彩排正常，正式开场第17分钟，主讲人切到4K宣传片，屏幕每隔几秒闪一条横纹，事后拆线看，那根线是30AWG，4K 30Hz信号跑到7米已经超出它的可靠边界，甲方扣了8000元“画面瑕疵费”。那根线采购价19块9。

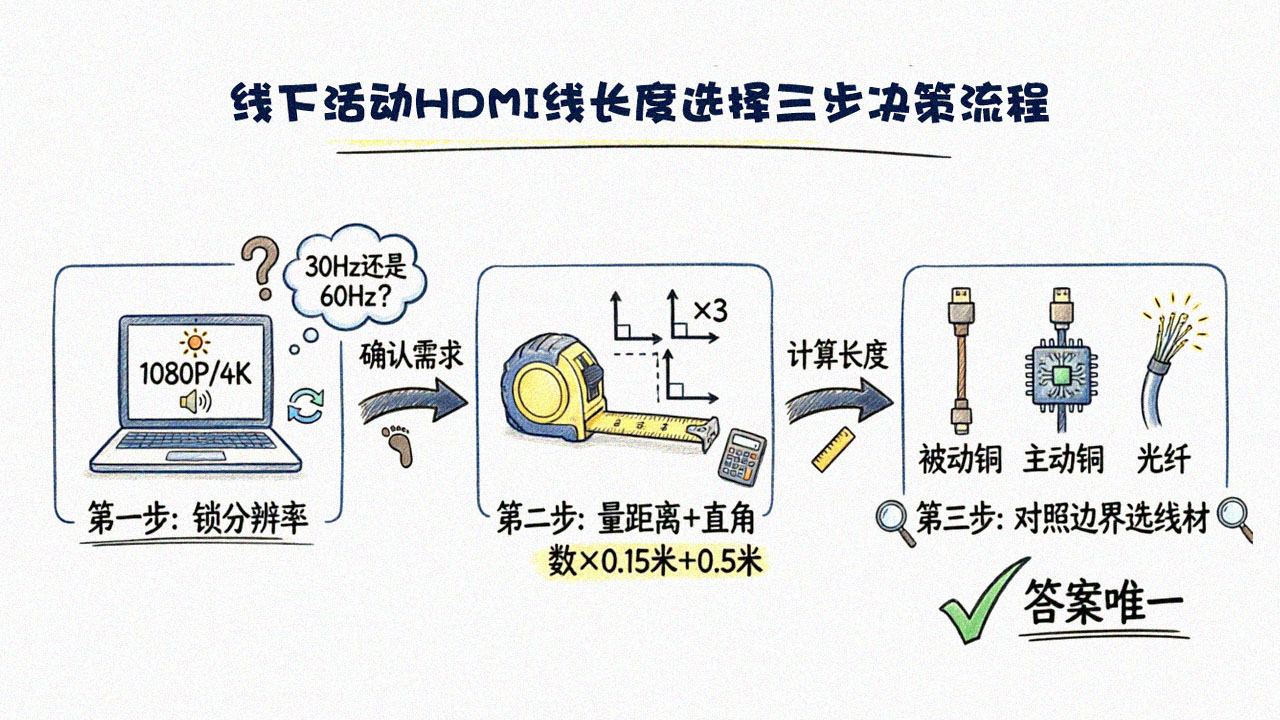

选线就三步：锁分辨率→查距离边界→定线材类型
线下活动HDMI线长度选择，顺序不能乱。
第一步，确认信号源输出什么分辨率和刷新率
笔记本是1080P还是4K？切换台输出锁在30Hz还是60Hz？这一步错了，后面全白搭。
第二步，拿卷尺量直线距离，按直角数加冗余
别估，别猜，别用“大概七八米”这种词。
第三步，对照距离边界选线材类型
被动铜线能扛住的，别上光纤；被动铜线扛不住的，先看放大器能不能救，救不了再上主动线或光纤。
三步走完，该买几米、买什么线，答案只有一个，下面三节把每一步拆开讲透。
第一步：先锁分辨率，再量距离，顺序反了就是赌命
活动大屏信号避坑的第一条，就是别先量距离。
大多数人选线先拿卷尺量距离，然后按“差不多”的长度下单，这个顺序是反的。

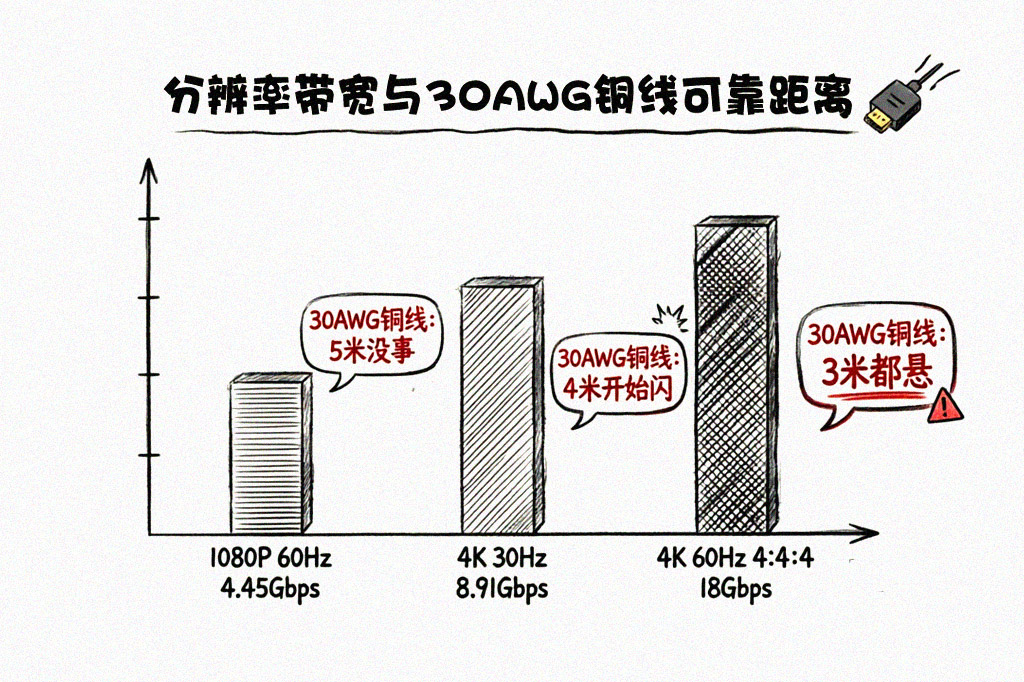

分辨率决定带宽，带宽决定这根线在某个长度上还能不能活，1080P 60Hz带宽约4.45Gbps，4K 30Hz约8.91Gbps，4K 60Hz 4:4:4直接到18Gbps。
同一根30AWG铜线，1080P下跑5米没事，4K 30Hz下跑到4米就开始闪，4K 60Hz下3米都悬。
华为企业业务支持文档写得很直白：视频输出1080P时，建议线缆长度不超过10米；4K时，不超过5米。
超过这个长度，视频凝固、黑屏、缺色的风险由使用方承担，活动现场的弯折、线槽挤压、温度变化还会再吃掉余量，实际按七折算。
杭州滨江那家电商峰会执行公司，2026年4月吃过一次亏，信号源是笔记本输出4K 30Hz，按“1080P时代”经验备了5米28AWG线，彩排时屏幕右下角每隔十几秒闪一个像素块，换24AWG铜芯线，同一长度，闪块消失。
线径从28跳到24，截面积从0.081mm²到0.205mm²，翻了2.5倍，同一距离上的眼图裕量完全不同。
行业工程经验值：
普通铜线跑1080P，10到15米通常没问题；
4K 30Hz缩到5到8米；
4K 60Hz HDR只剩3到5米的窗口。
你手上那根线如果没标AWG，按30AWG处理，降一档用。

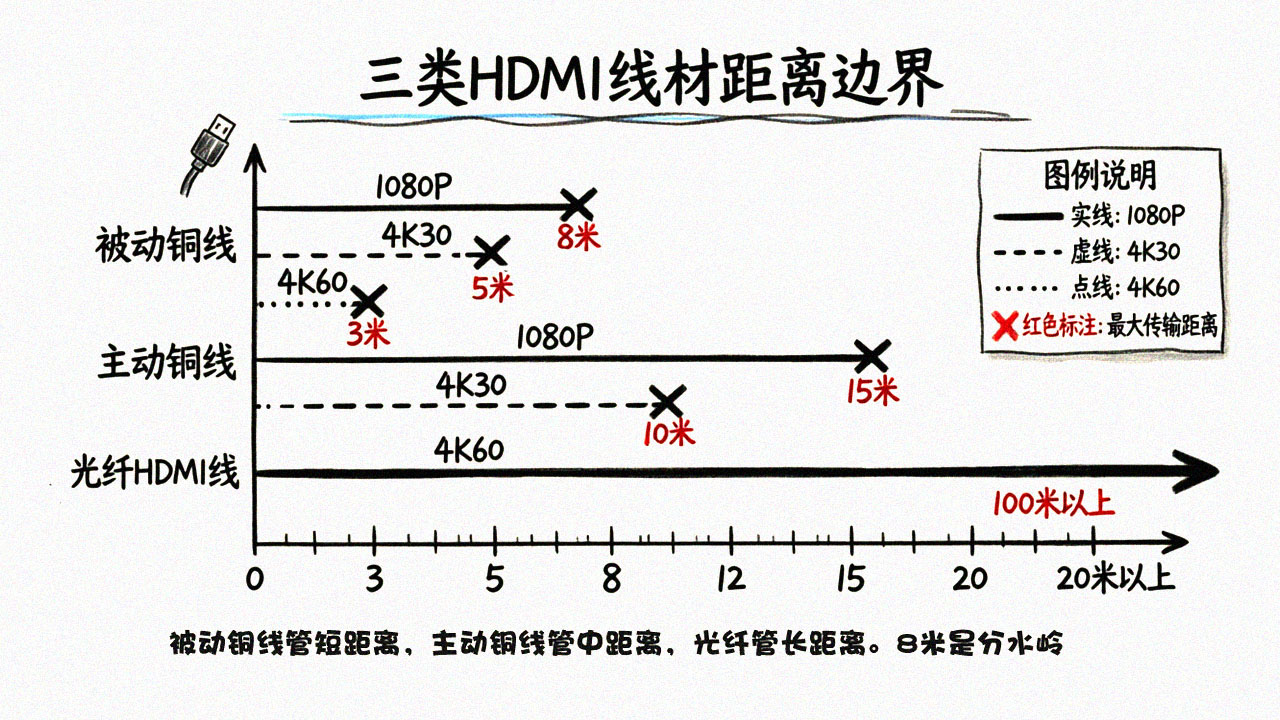

第二步：被动铜线、主动铜线、光纤线，三条边界线画清楚
活动搭建常用的HDMI线分三类，边界很清楚。
被动铜线：无芯片
24AWG在1080P下跑到8到10米尚可，4K 30Hz到5米左右，4K 60Hz3米以内才稳。
5米24AWG铜线拿货价约42元，渠道深圳华强北赛格广场4楼线材档。
短跳线、1080P小屏、机柜内连接，用这个。
主动铜线：线头内置均衡芯片，方向性连接
可靠距离大约是被动线的2到3倍，Kramer CA-HM主动线标称4K 60Hz 4:4:4在18Gbps下跑到20米，这是芯片均衡的功劳。
10米主动铜芯线约120元，渠道1688深圳宝安某线材厂，适合导播台到屏幕10米以内、信号源是4K 30Hz的活动。
光纤HDMI线：光电转换，10米以上基本只有这个选项
主流产品标称4K 60Hz可跑100米以上，但两个硬伤：
方向性接反零信号，弯折半径小于20mm可能断纤，15米光纤HDMI 2.0线约135元，同渠道，只建议用在8米以上、走线一次成型不再动的场景。
苏州工业园区那场医疗器械发布会，2026年5月，会场宽22米，走线18米，只能用光纤，搭建工把Source端接了屏幕，彩排黑屏，查了25分钟。
后来定规矩：光纤线出库用扎带绑，Source端红色，Display端蓝色，颜色比字快。
第三步：信号放大器不是万能补丁，但能救急
被动铜线到了边界开始闪，不一定非得换光纤，在线的中间串一个HDMI信号放大器，能把铜芯线的可靠距离拉长。
绿联实验室数据也印证了这个逻辑：20米及以上线材配备信号放大器，50米远距离信号依旧传输稳定。
北京朝阳那场品牌发布会，2026年6月，走线12米，现场已有的线是10米24AWG被动铜线，4K 30Hz跑到8米开始闪，换光纤要重新穿线槽，来不及。
行政从附近电脑城买了个放大器，85元，串在10米线中间（补了一根2米跳线），闪屏消失，成本不到光纤零头，穿线时间省了40分钟。
放大器的局限：多一个故障节点，需要额外供电（多数从HDMI源取电，但长距离建议插Micro-USB）。4K 60Hz 4:4:4的18Gbps带宽，廉价放大器多数吃不下，这个场景老老实实上光纤或主动线。
线长冗余怎么留：直角数×0.15米+0.5米
量完直线距离，买线时加多少？行业传的“加1米”太糙。
线长冗余的用途：走线槽弯折损耗、设备位置微调、接头应力释放。
一个90度直角走线，拐角处至少吃掉线径的3到5倍长度。
HDMI线径约6到8mm，一个直角吃2到4cm。
线槽里走三个直角，冗余至少30cm。
建议采购长度 = 直线距离 +（直角弯折数 × 0.15米）+ 0.5米
直线7.3米，三个直角：7.3 + 0.45 + 0.5 = 8.25米，买10米，多出来的1.75米盘在设备柜后面，比差10公分穿不过线槽强。
这张表打印出来，贴在线材箱内侧
这份打印版检查清单贴在线材箱内侧，出库前扫一眼，此清单可直接打印，贴于线材箱内侧或工位看板上。
表头前提：以下距离边界基于活动现场最常见的信号规格，4K 60Hz一档特指4:4:4 18Gbps场景，HDMI 2.1认证超高速线在48Gbps满带宽下最长仅支持5米（Lindy官方规格），活动现场极少用到满带宽2.1信号，但采购时需知悉此上限。
| 信号规格 | 3米以内 | 3–5米 | 5–8米 | 8–12米 | 12–20米 | 20米以上 |
|---|---|---|---|---|---|---|
| 1080P 60Hz | 28AWG被动（12元，1688义乌某厂） | 28AWG被动（18元） | 24AWG被动（42元，华强北） | 24AWG被动或主动（42–75元） | 主动铜芯（120元，1688宝安） | 光纤（135元起） |
| 4K 30Hz | 28AWG被动（15元） | 24AWG被动（35元） | 24AWG被动或主动（42–90元） | 主动铜芯（120元） | 光纤（135元） | 光纤（160元+） |
| 4K 60Hz 4:4:4 | 24AWG被动认证线（28元起） | 主动铜芯（75元） | 主动铜芯或光纤（90–120元） | 光纤（135元） | 光纤（160元+） | 光纤（190元+） |
表格使用说明：
• 表中“24AWG被动或主动”指两种都能用，主动线贵但更稳。信号放大器串接可替代“主动铜芯”那一格：在现有被动线中间加放大器，成本约85元，但4K 60Hz 4:4:4场景不适用。
• 绿联官方产品页面显示其HDMI线1.4版线规为“0.75–5米30AWG，8–10米28AWG，12–15米26AWG”，1080P 60Hz在5–8米档实际可用28AWG。表格写24AWG是保守配置，因为活动现场弯折和温度损耗会吃掉余量，保守比冒险稳。
• 价格随铜价波动。线下活动HDMI线长度选择时以距离边界为准，价格仅作采购参考。
• 光纤线出库贴红蓝扎带，检查流程走一遍再装车。
我不建议活动公司把光纤线当万金油
说一个跟主流采购习惯唱反调的观点，现在不少活动公司仓库里5米以下的光纤HDMI线占比越来越高，理由是“统一物料省得选”，我不建议这么干。
光纤线方向性接反在前三个月的新工人手里几乎必然发生一次，弯折一次可能报废，5米以内光纤线价格是24AWG铜芯的三倍以上，性能冗余完全浪费。
短距离跳线、1080P小屏、机柜内连接，铜芯线眼图裕量够用，坏了换一根不心疼。
光纤线该占采购清单的位置只有两个：8米以上，或者信号源是4K 60Hz且距离超过3米。其他场景上光纤，是在为“不动脑子”付溢价。
局限性声明：这套按分辨率和距离选线的逻辑，只适用于临时搭建的活动现场，信号源以笔记本、切换台、播放器为主。固定安装的会议室有另一套标准，别照搬。
最后一句：大屏闪的那几秒，台下没人关心你用的什么线，只关心为什么还没好，提前看一眼信号源分辨率，比现场拆线槽体面。
本月新发现：2026年10月18日，广州琶洲某展会搭建现场，一位做音响租赁的同行在导播台到侧屏的6米走线中，用了一根标称“HDMI 2.0”但线身无AWG标识的成品线，接1080P 60Hz信号，连续工作3小时后出现偶发闪屏，频率约每半小时一次，换用仓库里一根明确标着24AWG的旧线后稳定。
他的现场判断是：那根无标线实际是30AWG，6米距离对1080P虽然理论上在边界内，但线材老化或批次差异把余量吃掉了。
线身没印AWG的，不管商家说什么，按低一档用，这个结论跟线下活动HDMI线长度选择的基本原则一致：标称长度不可信，线径才是硬指标。活动大屏信号避坑说到底就一句话：别信标称，信线径。
参考资料：
• 华为企业业务支持. HDMI接口线缆长度建议.
• Kramer Electronics. CA-HM主动高速HDMI电缆技术规格.
